Projekt domu
Nowoczesny dom jednorodzinny, w zabudowie bliźniaczej, niepodpiwniczony z poddaszem użytkowym i garażem oraz dachem bez okapów.
Układ funkcjonalny:
Pokój dzienny z jadalnią z wyjściem na taras, trzy pokoje, kuchnia, dwie łazienki, pralnia, suszarnia, garaż, strych.
Opis domu:
- powierzchnia użytkowa: 100.54 m2
- powierzchnia użytkowa podstawowa: 98.48 m2
- powierzchnia pomocnicza: 34.86 m2
- powierzchnia garażu: 21.98 m2
- powierzchnia razem: 145.32 m2
- powierzchnia zabudowy: 103.45 m2
- kubatura: 686.20 m3
- kąt nachylenia dachu: 45°
- wysokość budynku: 8.78 m
- liczba kondygnacji nadziemnych: 2
Technologia i konstrukcja
Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.
Schody: żelbetowe, dwubiegowe ze spocznikiem.
Strop: płyta żelbetowa.
Ściana kolankowa: wysokość 123,5cm.
Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.
Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Wentylacja: grawitacyjna.
Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
Rzut domu (parter)
01 Wiatrołap: 3.20 (4.61) m2
02 Kuchnia: 9.56 m2
03 Komunikacja: 4.99 m2
04 Salon z jadalnią: 31.19 m2
05 Łazienka: 2.18 (2.71) m2
06 Pralnia: 3.70 m2
07 Garaż: 21.98 m2
Rzut domu (poddasze)
11 Komunikacja: 8.07 m2
12 Sypialnia: 11.20 (12.90) m2
13 Suszarnia: 2.96 (3.67) m2
14 Pokój: 9.99 (11.89) m2
15 Pokój: 10.54 (12.43) m2
16 Strych: 18.20 (21.98) m2
17 Łazienka: 7.56 (8.49) m2
Przekrój domu

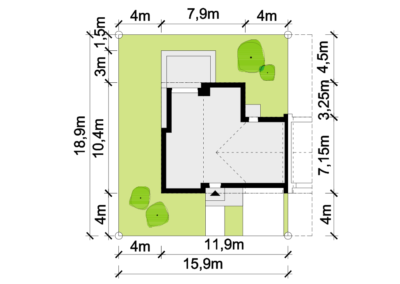

Usytuowanie na działce

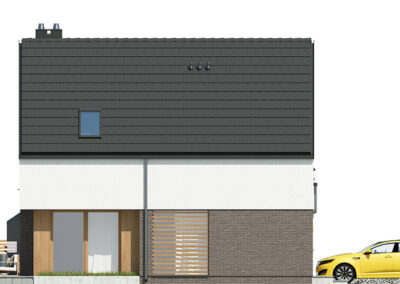

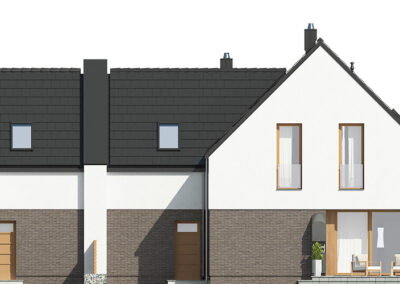

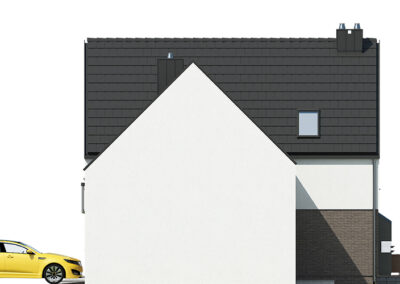

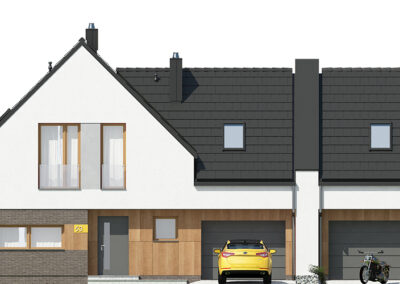

Elewacje
Wizualizacja z zewnątrz
Wizualizacja w środku
Do pobrania (plik w formacie PDF):
Materiały pochodzą ze strony Pracowni Projektowej Malachit.
Projekt domu to Proximus I G1 (link do projektu).
